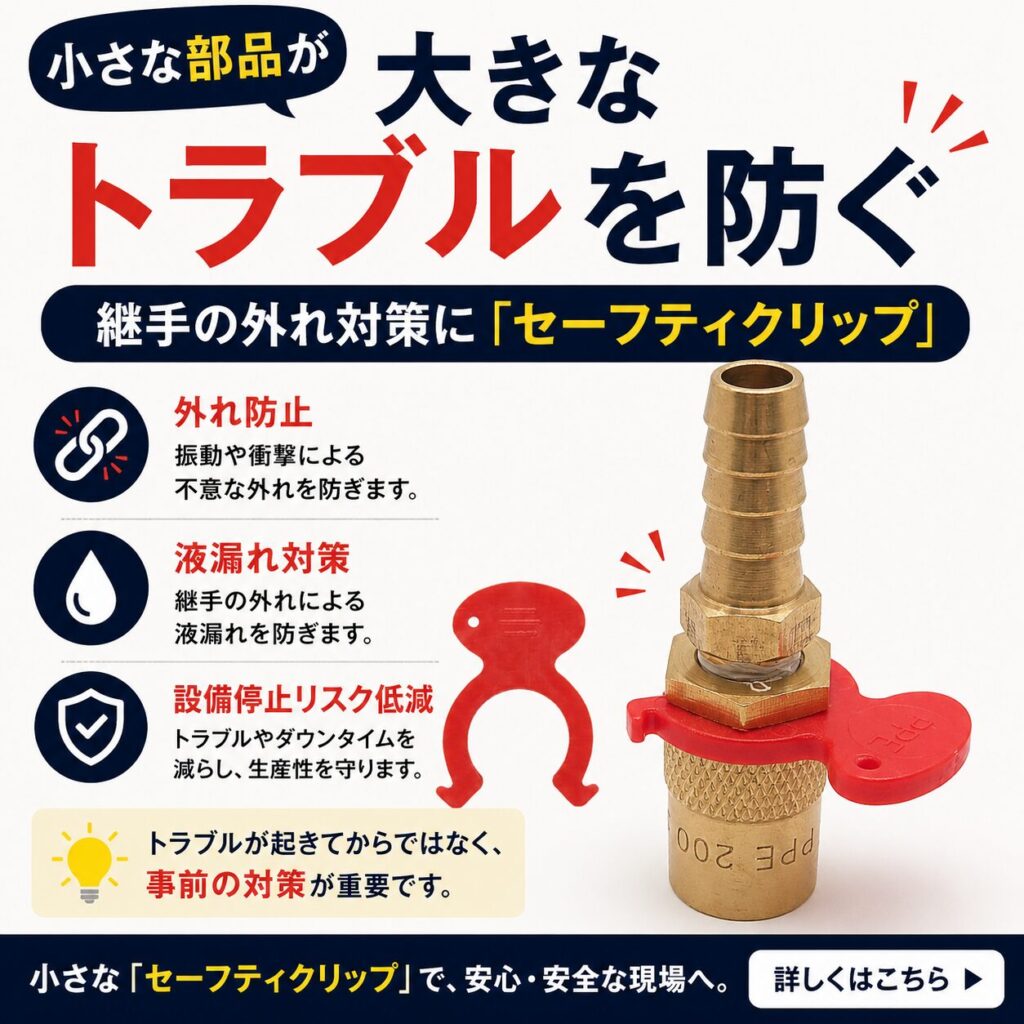

CSC-200R / CSC-200B 金型温調用 カプラーセーフティークリップ
CSC-200R / CSC-200B は、
金型温調用クイック継手の“抜け・外れ”を防止するための安全対策部品です。
DME・MMG・Parker 200シリーズ互換のクイックカプラーに対応し、
ロック部を物理的に固定することで、意図しない外れや冷却水噴出事故を防止します。
現場でこんなトラブルありませんか？
・ホースが引っかかって継手が外れた ・振動でロックが緩んだ ・温水・冷却水が噴出した ・段取り中に誤って触れてしまった ・外れ防止をしたいが大掛かりな対策は難しい
CSC-200は、
既存カプラーへ後付けできるシンプルな安全対策部品です。
CSC-200 の特長
✅ クイック継手の外れ防止
ロック部を物理的に固定し、
誤解除・抜け事故を防止します。
✅ 工具不要で簡単装着
既存カプラーへ挟み込むだけ。
現場で簡単に導入できます。
✅ 高耐熱樹脂採用
耐熱ナイロン（PPE系樹脂）を採用。
連続使用温度 約221℃対応。
✅ 色分け管理が可能
・CSC-200R → 赤 ・CSC-200B → 青
高温ライン・低温ラインなどの識別にも便利です。
✅ ワイヤーロック対応
返し構造付きで、ワイヤー固定にも対応。
振動による脱落防止にも有効です。
対応シリーズ
DME200シリーズ
・JS200 ・JS216
MMG200シリーズ
・JS200J ・JS216J
Parker200シリーズ
・PC200 ・PC206Y ・PC216
※一部形状には適合しない場合があります。
製品仕様
| 型式 | 色 | 材質 |
|---|---|---|
| CSC-200R | 赤 | 高耐熱ナイロン |
| CSC-200B | 青 | 高耐熱ナイロン |
・厚み：2.7mm ・連続使用温度：約221℃
推奨用途
・金型冷却水ライン ・温調配管の安全対策 ・外れ事故防止 ・ライン識別管理 ・誤接続防止 ・生産停止リスク低減
関連製品
🔵 冷却水ライン・温水用途には
▶ シリコンパッキン P-200-6AY
🔵 高温・オイル系用途には
▶ P-200-9AY バイトンパッキン
まとめ
クイック継手は便利な反面、
ホースの引っ張り・振動・誤接触による外れリスクがあります。
CSC-200R / CSC-200B は、
現場で簡単に導入できる“物理的な外れ防止対策”です。
温調ラインの安全性向上・トラブル予防におすすめです。
