MMG 200シリーズ DME互換金型継手｜高耐熱・高耐久のクイックカップリング【M&M】
製品概要
MMG DME互換金型継手は、金型冷却・温調システムに最適な高耐熱・高耐久のクイックカップリングです。したがってDMEジフィタイト200シリーズと互換性があり、既存のシステムにスムーズに統合できます。また真鍮製の堅牢な構造と多様な接続形状により、さまざまな産業用途での信頼性と作業効率の向上を実現します。
主な特徴
- DMEジフィタイト200シリーズと互換性あり：既存のシステムにスムーズに統合可能
- 高耐熱性：バイトン（204℃）やシリコン（200℃）パッキンを採用し、高温環境下でも安定した性能を発揮
- 多様な接続形状：ストレート、タケノコ式、90度エルボなど、用途に応じた形状をラインナップ
- 簡単な着脱：クイックカップリング機構により、工具不要で迅速な接続・切断が可能
- 耐久性の高い素材：真鍮製のボディにより、耐腐食性と長寿命を実現
MMG 200シリーズ 製品ラインナップと互換性
以下は、MMG200シリーズの一部製品と対応するDME製品の例です： ソケット/カプラー：- MMG JS200J ⇔ DME JS200
- MMG JS200VJ ⇔ DME JS200V
- MMG JS206J ⇔ DME JS206
- MMG JS206VJ ⇔ DME JS206V
- MMG JS216J ⇔ DME JS216
プラグ/ニップル：
- MMG JPT251J ⇔ DME JPT251
- MMG JPT252J ⇔ DME JPT252
- MMG JPT253J ⇔ DME JPT253
- MMG JPT252VJ ⇔ DME JPT252V
これらの製品は、金型冷却や温調システムに適合した高耐久パーツであり、DME製品との互換性を有しています。
ソケット/カプラー
- 耐圧：14㎏/㎠
- 本体材質：真鍮
- 耐熱：204℃バイトンパッキン仕様
- ロックボール：ステンレス

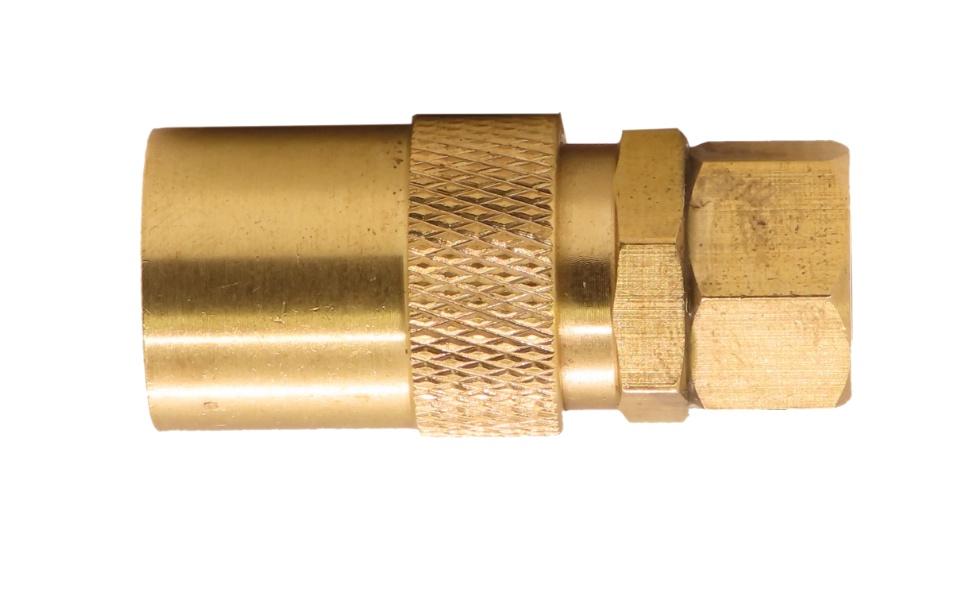

MMG JS200J：内ネジ1/8PT接続
(DME：JS200の同等規格品）NPT1/8
-
- MMG JS200J (DME 互換品)

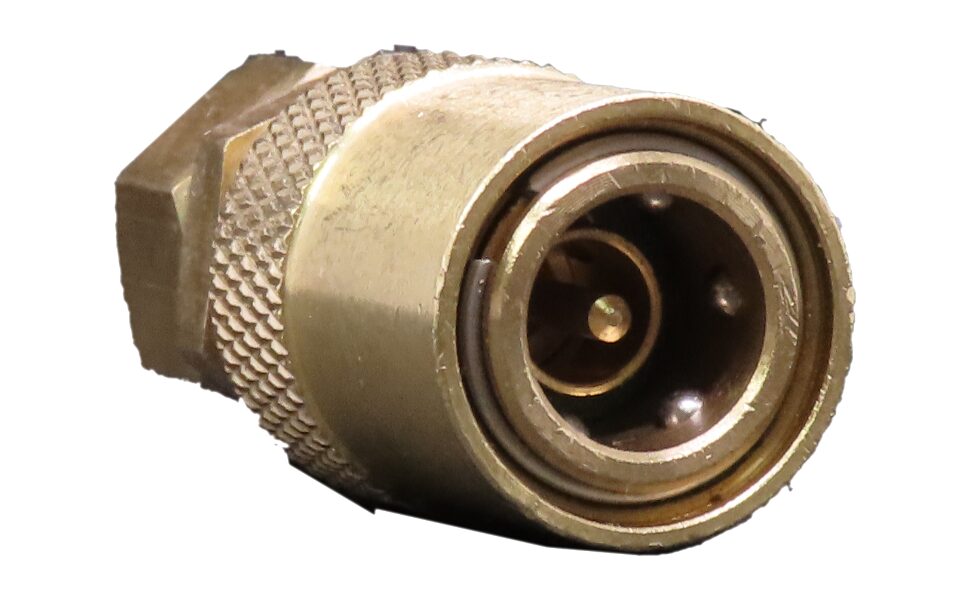

MMG JS200VJ：内ネジ1/8PT接続、バルブ内蔵型
(DME：JS200Vの同等規格品）NPT1/8-
- MMG JS200VJ (DME 互換品)
MMG JS206J：一体型クイック継手
(ＤＭE：ＪＳ２０６の同等規格品)
- 接続口径：１７．０mm ９．５mm
- ホース接続口： 外径１０．５～１１．０φ 内径６．８φ
-
- MMG JS206J (DME 互換品)
MMG JS206J⇔DME JPT251 勘合模様

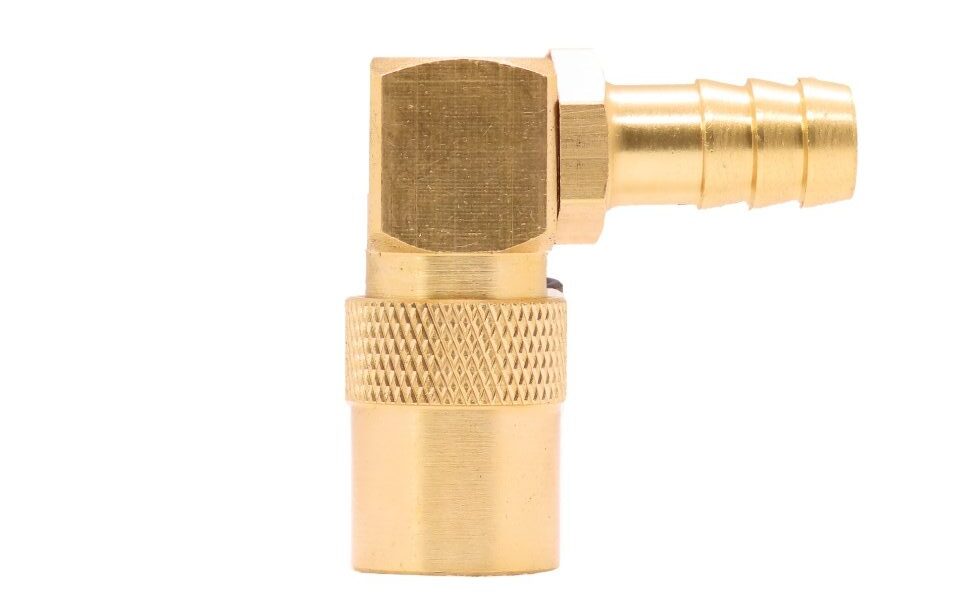

MMG JS216J：90度エルボ
(ＤＭE：JS216の同等規格品)
- 接続口径：１７．０mm ９．５mm
- ホース接続口： 外径１０．５～１１．０φ 内径６．８φ
-
- MMG JS216J (DME 互換品)
MMG JS216J⇔DME JPT251 勘合模様

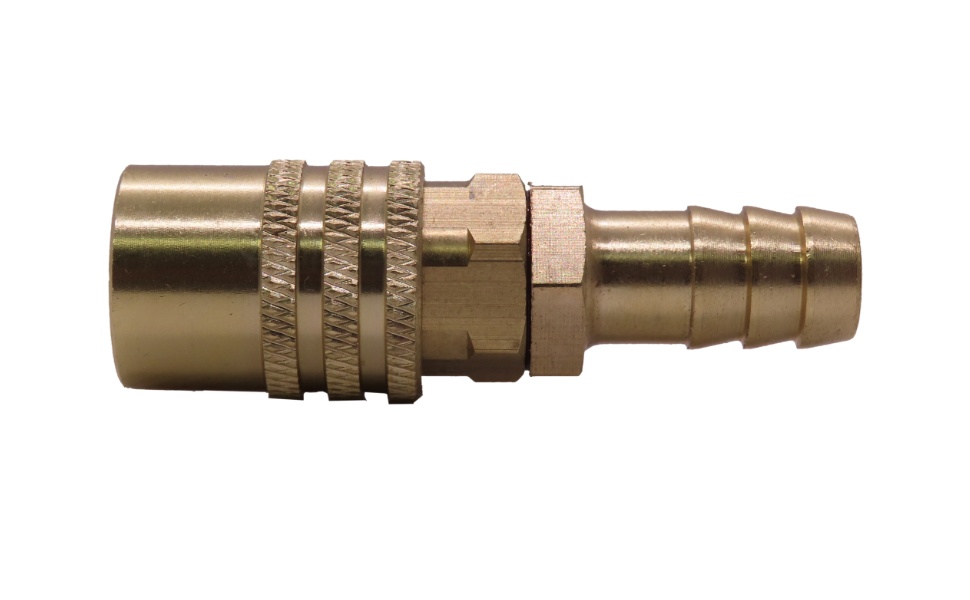

MMG JS206VJ ストレートバルブ内蔵型。
(DME：JS206Vの同等規格品)- 接続口径：１７．０mm ９．５mm
- ホース接続口： 外径１０．５～１１．０φ 内径６．８φ
-
- MMG JS206VJ (DME 互換品)
-
- MMG JS206VJ (DME 互換品)
プラグ/ニップル
- ・耐圧：14㎏/㎠
- ・本体材質：真鍮
- ・耐熱：204℃
MMG JPT251J（DME：JPT251の同等規格品）PT1/8
MMG JPT251J (DME 互換品)
MMG JPT252J（DME：JPT252の同等規格品）PT1/4
MMG JPT252J (DME 互換品)
MMG JPT253J（DME：JPT253の同等規格品）PT3/8
MMG JPT253J (DME 互換品)
MMG JPT252VJ（DME：JPT252Vの同等規格品）PT1/4バルブ内蔵型
MMG JPT252VJ (DME 互換品)
アクセサリ
HN 1/8 10 ホースニップル
- 材質： 真鍮
- 耐熱： 200℃
- NPT 1/8 アメリカ規格で円錐形のテーパーネジで作られています。
MMG HN 1/8 10 NPT 1/8 アメリカネジ ホースニップル
MMG HN 1/8 10 NPT 1/8 アメリカネジ ホースニップル 取り付けホース内径10mm 継手
P-200-9AY (バイトンパッキン)
- 材質： バイトン
- 耐熱： 204℃ バイトンパッキン
- 流体： 水、温水、グリコール、オイル等
- 色： 黒
バイトンパッキン P-200-9AY
P-200-6AY (シリコンパッキン)
- 材質： シリコン
- 耐熱： 204℃ シリコンパッキン
- 流体： 水、温水、オイル等
- 色： 赤
シリコンパッキン P-200-6AY
使用用途
-
射出成形金型の冷却・温調システム
-
ダイカスト金型の温度管理
-
工業用加熱・冷却ラインの接続
-
高温流体（温水、オイル、グリコールなど）の配管接続
製品ラインナップと価格
※Amazonからもご購入いただけます。
| 品番 | 品名 | 個数 | 価格(税抜き) |
| ー | カプラー/ソケット | ー | ー |
| JS206J | ストレート一体型 | １個 | ￥2143 |
| JS206VJ | ストレート一体型 バルブ内蔵型 | １個 | ￥3571 |
| JS216J | 90°Ｌ型 | １個 | ￥2857 |
| JS200J | 内ネジNPT 1/8 | １個 | ￥2357 |
| JS200VJ | 内ネジNPT 1/8 バルブ内蔵型 | １個 | ￥3786 |
| ー | ニップル/プラグ | ー | ー |
| JPT251J | PT 1/8 | １個 | ￥286 |
| JPT252J | PT 1/4 | １個 | ￥429 |
| JPT253J | PT 3/8 | １個 | ￥643 |
| JPT252VJ | PT 1/4 バルブ内蔵型 | １個 | ￥2857 |
| ー | アクセサリ | ー | ー |
| HN 1/8 10 | NPT 1/8 ホースニップル | 5個 | ￥1050 |
| P200－9AY | 交換用パッキン | 10個 | ￥3000 |
| P200－6AY | 交換用パッキン | 10個 | ￥2500 |
