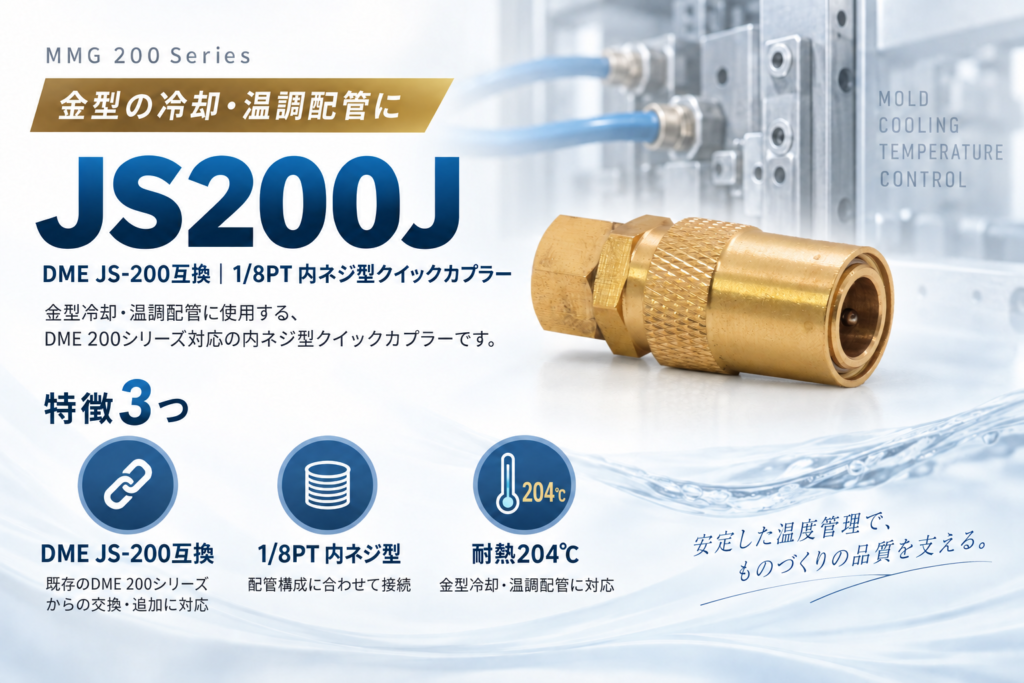

①MMG JS200J





②JS200Jの特徴

DME200シリーズに対応した内ネジ型クイックソケット MMG JS200Jは、MMG 200 Seriesの1/8PT内ネジ型ジフィタイト・ソケットです。

金型の冷却水・温調配管など、配管を素早く着脱する箇所に使用できます。

MMGJS200Jは「内ネジ 1/8PT」として設定されています。

MMG 200シリーズはDME 200シリーズに対応しているため、DME JS-200を使用している設備の交換・追加用としても使用できます。



③主な用途

・ 金型冷却水配管

・ 金型温調配管

・ クイック接続が必要な配管

・ 1/8PT内ネジ接続

・ DME 200シリーズ使用設備の交換・追加



 ④製品仕様

項目	内容
製品名	JS200J
メーカー	MMG
シリーズ	MMG 200 Series
分類	ジフィタイト・ソケット
形状	内ネジ型
接続ねじ	1/8 PT
本体材質	真鍮
耐圧	14kg/cm²
耐熱	204℃
パッキン	シリコン
ロックボール	ステンレス
対応シリーズ	MMG200・DME200
DME互換元型番	JS-200

  MMG 200シリーズは、カタログ上耐圧14kg/cm²・真鍮製・耐熱204℃・ステンレス製ロックボールで、DME 200シリーズに対応しています。



 ⑤接続品・関連製品

・MMG対応プラグ

JS200Jは、MMG 200 Seriesの以下のプラグと組み合わせて使用できます。

・▶JPT251J　1/8PT

・▶JPT252VJ　1/4PT

・▶JPT253J 　3/8PT



・DME対応プラグ

DME 200シリーズをご使用の場合は、以下の対応プラグがあります。

・DME JPT-251　1/8PT

・DME JPT-252　1/4PT

・DME JPT-253　3/8PT



・関連ソケット

・▶JS200SVJ　内ネジ・バルブ内蔵型

・▶JS206J　  ストレート一体型

・▶JS206VJ　ストレート・バルブ内蔵型

・▶JS216J　　90°L型



・交換用パッキン

・▶P200-8J　黒バイトン（フッ素ゴム）耐熱204℃

・▶P200-6J　赤シリコン（シリコン）耐熱200 ℃
