金型用温調継手 MMG200シリーズ｜クイックソケット（DME互換）一覧





② MMG200シリーズ ソケットの特徴

MMG ジフィタイト200シリーズは、金型の冷却水・温調配管に使用するクイックコネクターです。

ソケットと対応するプラグを組み合わせることで、冷却水ホースの接続・取り外しを行えます。
配管方向や設置スペース、バルブの有無などに合わせてソケットを選択できます。



主な用途

・射出成形金型の冷却水配管
・ダイカスト金型の冷却・温調配管
・金型温調機との接続
・冷却水ホースの着脱
・DME 200シリーズからの交換・置き換え



③ MMG200シリーズ ソケット一覧

型番	形状	タイプ 簡単な説明	DME対応型番
▶JS200J	内ネジ型	1/8 NPT内ネジ型	JS200
▶JS200VJ	内ネジ型	1/8 NPT内ネジ・バルブ内臓型	JS200V
▶JS206J	ストレート一体型	水漏れ防止・一体型	JS206
▶JS206J	ストレート一体型	水漏れ防止・一体・バルブ内臓型	JS206V
▶JS216J	90°L型	配管方向を90°に変更できるタイプ	JS216



・JS200J

内ネジ1/8PTタイプ
配管条件に合わせてホース接続部品を選択できる内ネジタイプです。
DME JS-200互換



・JS200SVJ

内ネジ1/8PT・バルブ内蔵型
JS200Jと同じ内ネジタイプで、ソケット内部にバルブを備えています。
DME JS200SV互換

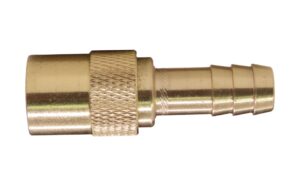

・JS206J

ストレート一体型
ソケット本体とホース接続部を一体化したストレートタイプです。
DME JS-206互換

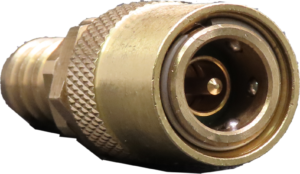

・JS206VJ

ストレート・バルブ内蔵型
ストレート一体型ソケットの内部にバルブを備えたタイプです。
DME JS-206V互換

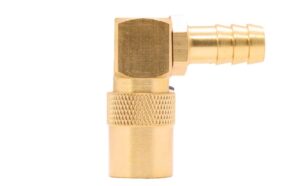

・JS216J

90°L型
ホースをソケットに対して90°方向へ接続できるL型タイプです。限られたスペースでのホース取り回しに適しています。
DME JS-216互換



 MMG 200 Series 関連製品

アクセサリーとあわせて、MMG 200 Seriesのソケット・プラグも取り扱っています。



・プラグ

・JPT251J　1/8 BSPT
・JPT252J　1/4 BSPT
・JPT252VJ　1/4 BSPT・バルブ内蔵型
・JPT253J　3/8 BSPT

▶MMG２００プラグ一覧はこちら



・アクセサリ

・HN 1/8 ホースニップル ホース接続用アクセサリー
・P-200-8J 黒バイトンパッキン Parker 200 Series交換用パッキン
・P-200-6J 赤シリコンパッキン Parker 200 Series交換用パッキン
・CSC-200R,Ｂ外れ防止アクセサリー クイックカプラーの不意な外れ対策(赤)(青)

▶ＭＭＧアクセサリ一覧はこちら
