①MMG JS216J











②JS216Jの特徴

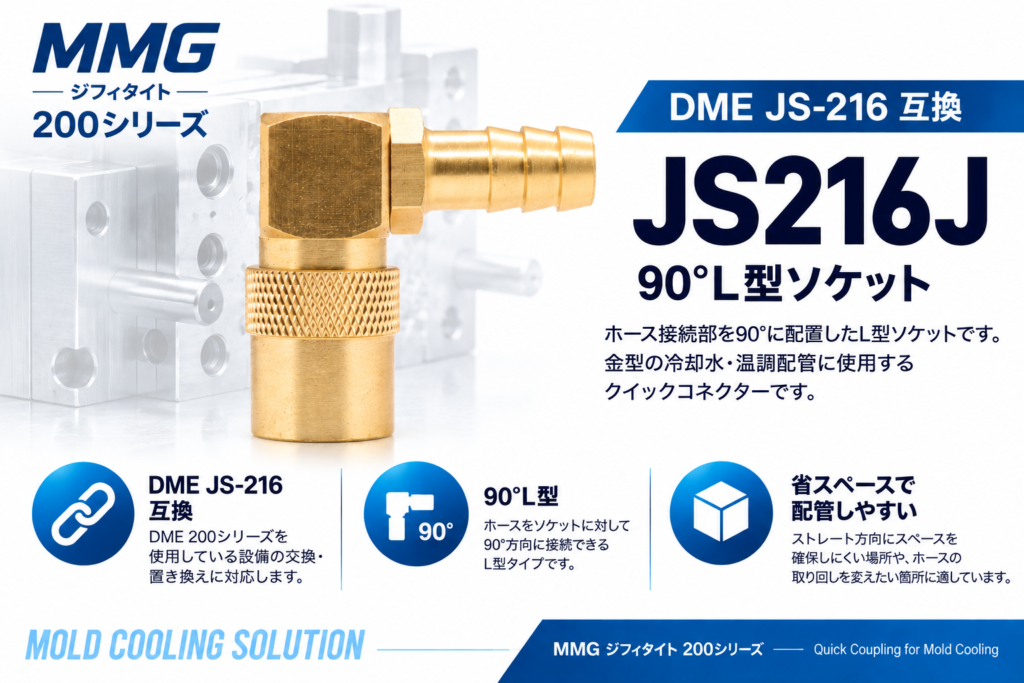

JS216Jは、MMG ジフィタイト200シリーズの90°L型ソケットです。

ホース接続部が90°方向になっているため、金型周辺の限られたスペースでホースを取り回したい場合に使用できます。

DME JS-216の互換品として、DME 200シリーズを使用している金型冷却・温調配管の交換・保守用途にもご検討いただけます。



③主な用途

・射出成形金型の冷却水配管

・ダイカスト金型の冷却

・温調配管

・金型温調機との配管接続

・狭いスペースでのホース配管

・ホースを90°方向へ取り回したい箇所



④JS216J 製品仕様

項目	内容
製品名	JS216VJ
メーカー	MMG
シリーズ	MMG 200 Series
分類	ジフィタイト・ソケット
形状	９０度Ｌ型
本体材質	真鍮
耐圧	14kg/cm²
耐熱	204℃
パッキン	シリコン
ロックボール	ステンレス
対応シリーズ	MMG200・DME200
DME互換元型番	JS-216







▶️　MMGシリーズ⇔DMEシリーズ　勘合模様

  ・MMG JS206J⇔DME JPT251







⑤接続品・関連製品

・MMG対応プラグ

JS2１6Jは、MMG 200 Seriesの以下のプラグと組み合わせて使用できます。

・▶JPT251J　1/8PT

・▶JPT252VJ　1/4PTバルブ内蔵型

・▶JPT252VJ　1/4PT

・▶JPT253J 　3/8PT



・DME対応プラグ

DME 200シリーズをご使用の場合は、以下の対応プラグがあります。

・DME JPT-251　1/8PT

・DME JPT-252　1/4PT

・DME JPT-253　3/8PT



・関連ソケット

・▶JS200SVJ　内ネジ・バルブ内蔵型

・▶JS200J　  内ネジ 1/8PT

・▶JS206J 　ストレート

・▶JS206VJ　　ストレート・バルブ内蔵型



・交換用パッキン

・▶P200-8J　黒バイトン（フッ素ゴム）耐熱204℃

・▶P200-6J　赤シリコン（シリコン）耐熱200 ℃
