カプラーセーフティークリップCSC－200とは？

製品紹介

本製品は、クイック継手の抜け・外れ事故を防止する金型温調用 カプラーセーフティークリップです。

金型温調用クイック継手は、ホースの引っ張りや振動、接触により意図せずロックが解除されるリスクがあります。

カプラーセーフティークリップは、ロック機構を物理的に固定することで冷却水・温水の噴出事故や生産停止を防止します。

さらに、クリップ先端には返し構造を採用。ワイヤーで固定することで、振動や作業時の接触によるクリップの外れをしっかり防止します。



詳細はこちら
▶金型温調用 カプラー外れ防止クリップ CSC-200R / CSC-200B｜DME・Parker対応



特徴

・偶発的なこぼれ防止：ソケットの外れを確実に抑制し、冷却水ラインのトラブルを防ぐ

・既存ソケットに適合：DME・MMG・Parker 200 シリーズ互換

・高温ナイロン樹脂製：耐熱樹脂を採用。連続温度 MAX 430°F（約221℃）

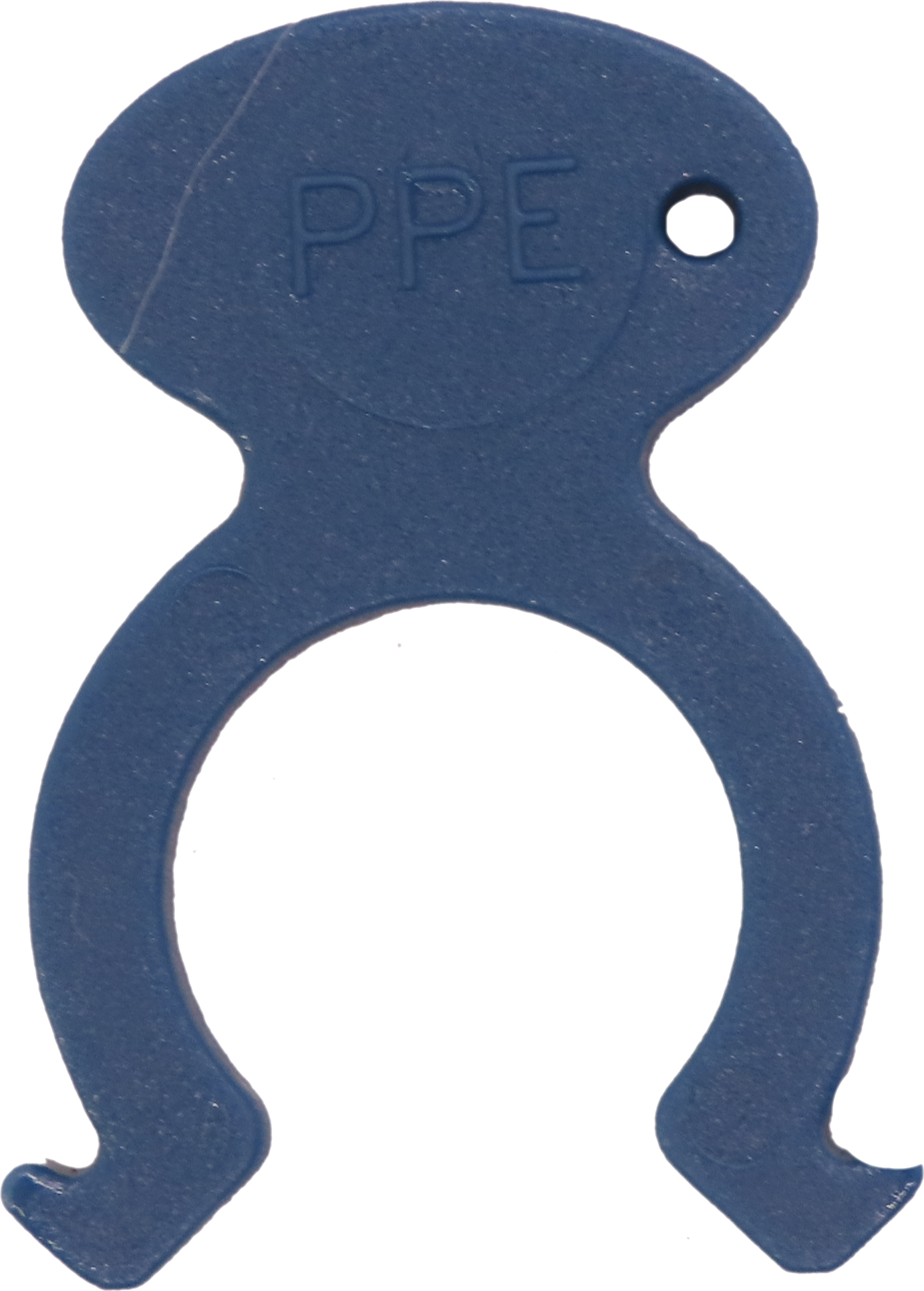

・2色展開（赤・青） 赤＝高温系ライン 青＝低温系ライン

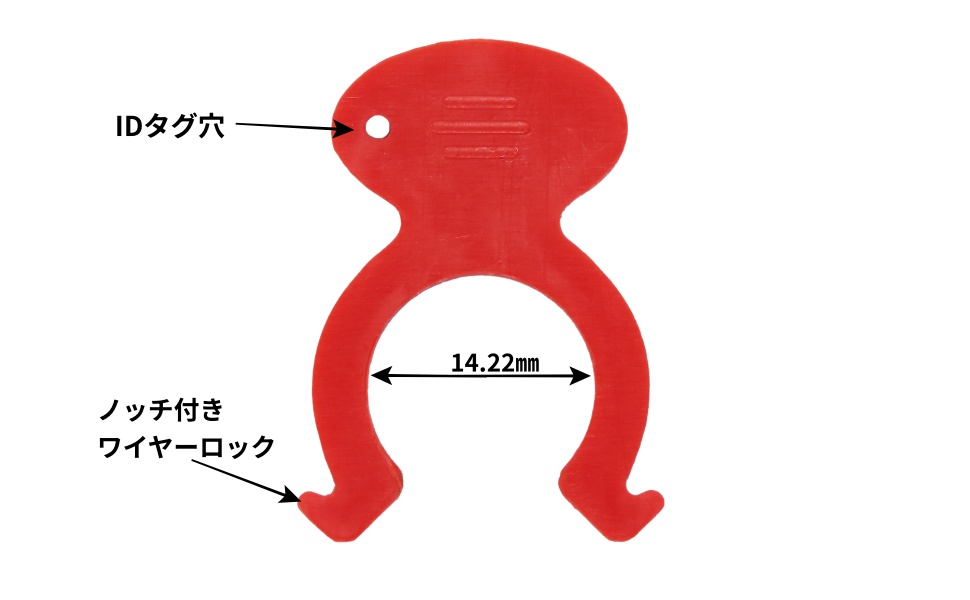

・IDタグホール付き：識別タグ・番号札を装着可能

・ワイヤーロック対応形状：耳部に切り欠き（ノッチ）を設け、ワイヤー固定が可能

・直線／45°／90° ソケットに使用可能 ・低コスト：量産・交換用に最適



▶Amazonからご購入









仕様

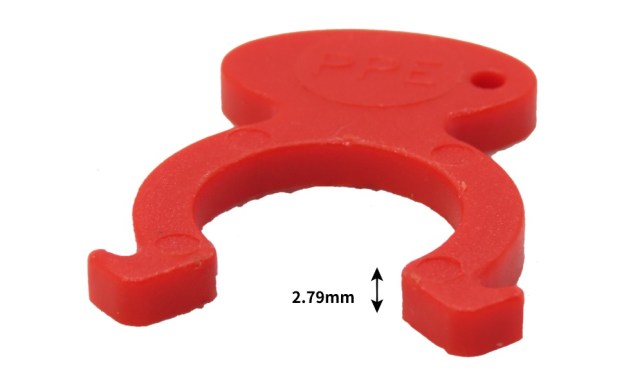

適合シリーズ	A寸法（mm）	厚み（mm）	カラー	型式	材質
200シリーズ	14.22	2.7	RED	CSC-200R	高耐熱ナイロン（PPE系樹脂） 連続使用温度: 約221℃
			BLUE	CSC-200B





　　　＊適合シリーズ

メーカ	品名	適合
DME200シリーズ	JS206	×
	JS200	〇
	JS216	〇
MMG２００シリーズ	JS206J	×
	JS200J	〇
	JS216J	〇
パーカー２００シリーズ	PC206	×
	PC206Y	〇
	PC216	〇



👉DMEジフィタイト200の置き換えをお考えの方はこちら
DMEジフィタイト継手、置き換えできていますか？｜MMG互換でコストと供給を見直す



推奨用途

・金型冷却水ラインの安全管理
・設備番号
・温度区分の識別管理
・生産現場での誤操作防止
・リーク防止・冷却トラブル予防







使用例

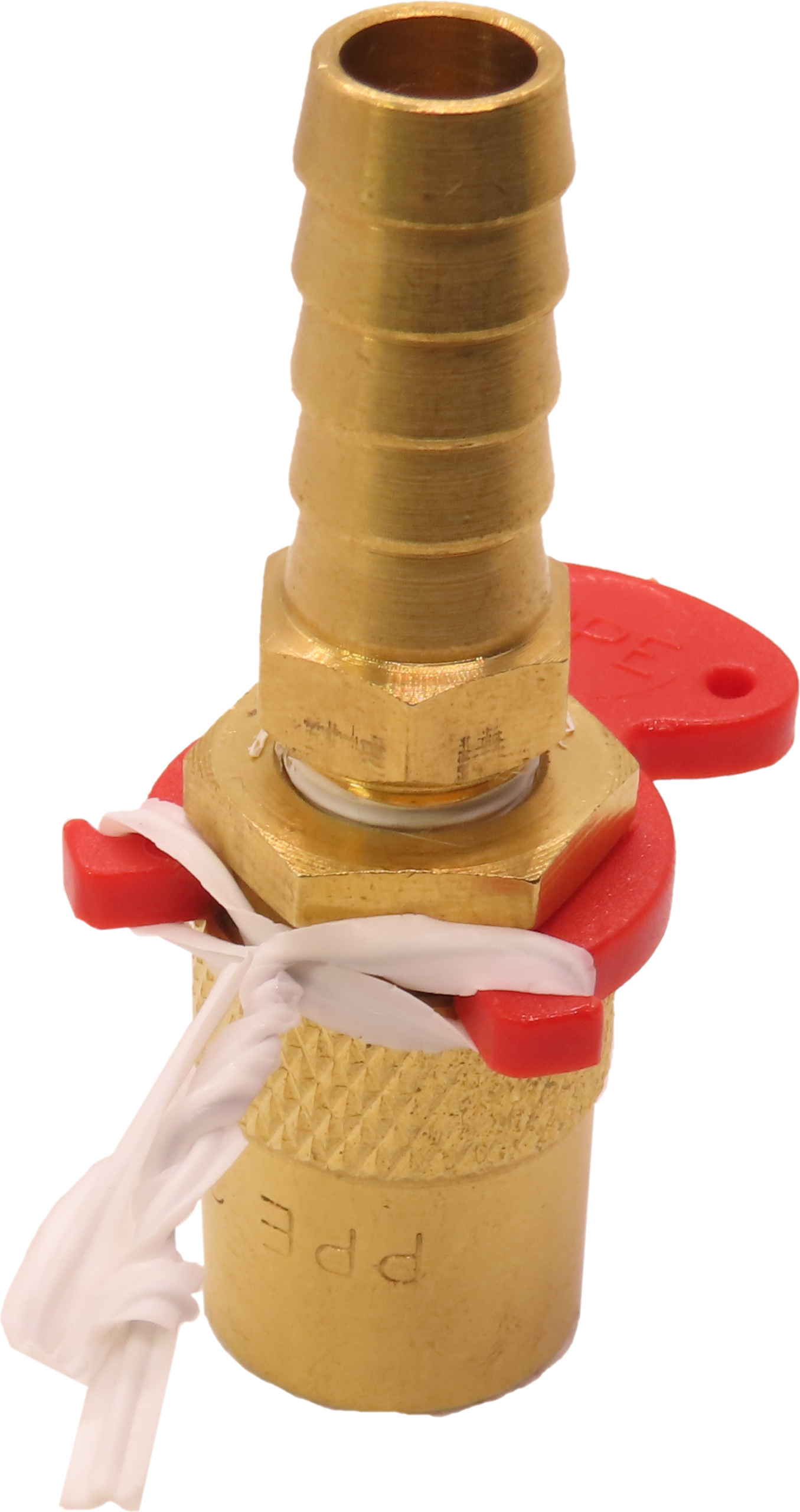

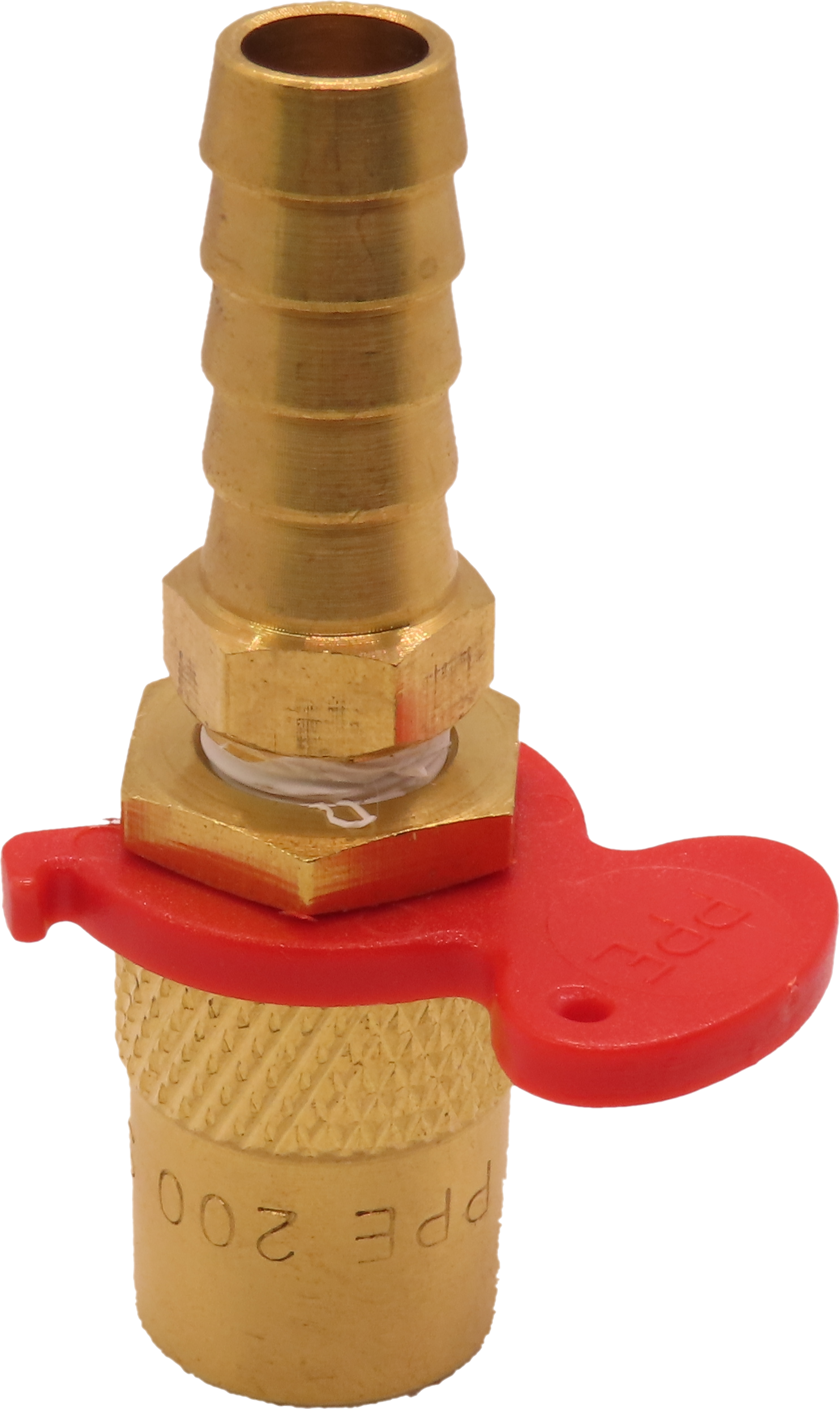

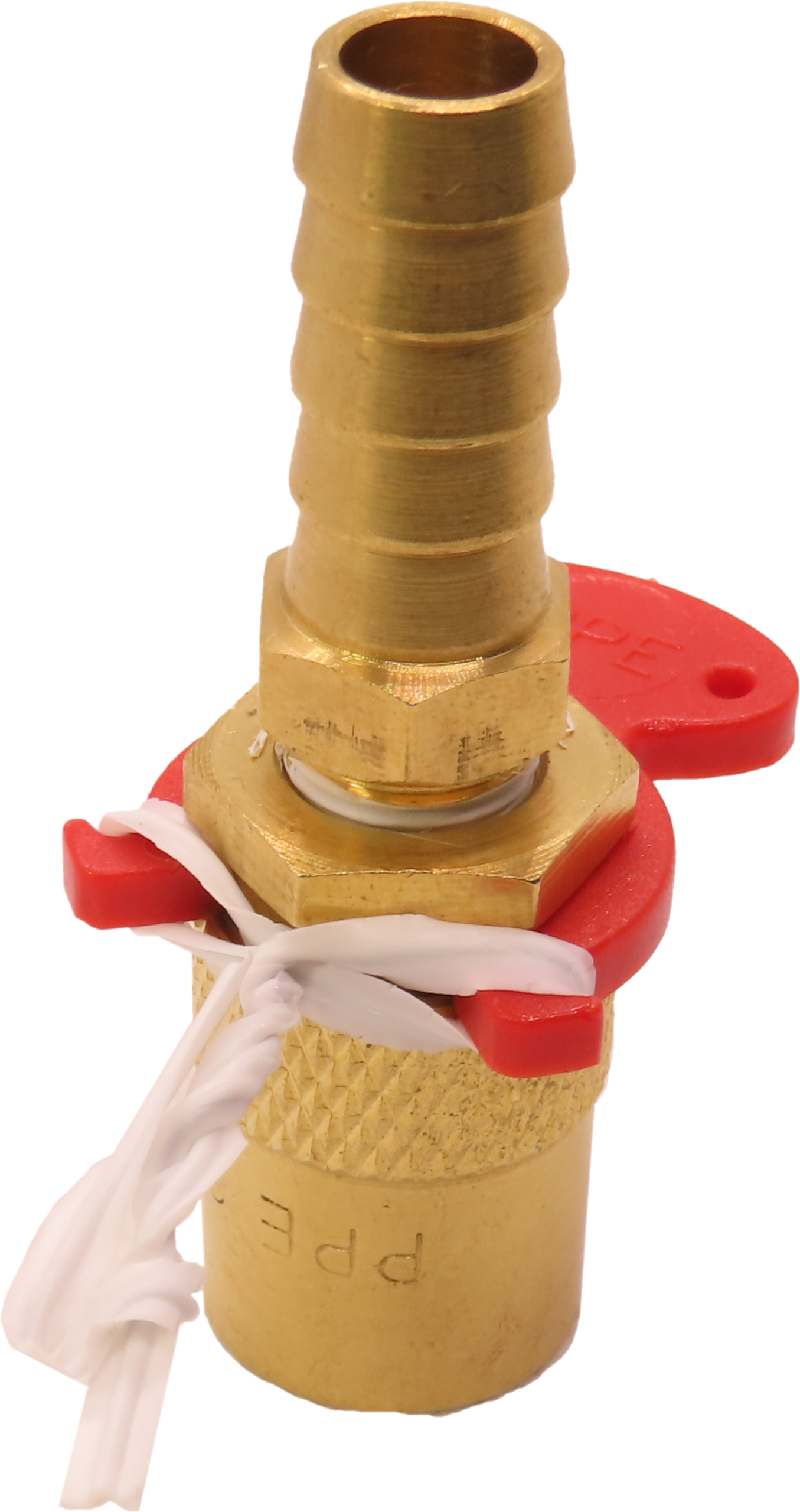

・既存のカプラーに挟み込むだけでロック ・ワイヤータイを併用すると脱落防止効果がさらに向上

・色分けすることでライン管理が簡単に ！
